Что такое штангенциркуль и как он работает?

Штангенциркуль – измерительный инструмент, используемый для определения линейных размеров объектов – длины, ширины, глубины, высоты и диаметра.  Он дает возможность измерять внутренние и наружные параметры с точностью до сотых миллиметра.

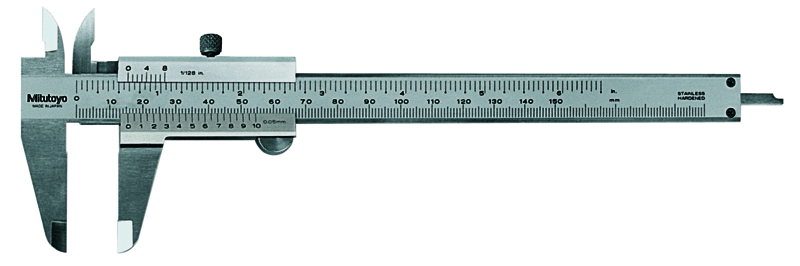

Конструкция

В конструкции инструмента присутствуют:

Штанга – основная часть, обычно стальная, на ней нанесены основные метки.  Они расставлены через мм.  Корпус обеспечивает жесткость и стабильность измерителя, определяет максимальную величину замера.

Рамка – подвижная часть, скользящая вдоль корпуса.  На ней расположена нониусная шкала, по которой проводят замер с меньшей погрешностью, до десятых миллиметра.  Она обычно имеет 10 или 20 засечек, которые немного меньше, чем деления основной.  Это нужно для определения десятых (для 10-делевого) или сотых (для 20-делевого) мм.

Губки (наружные) – это две поверхности, расположенные на концах, используемые для обмера наружных размеров предмета.  Они должны быть плоскими, параллельными и качественно обработанными.

Ножки (внутренние) – расположены внутри, симметрично относительно губок.  Используются для обмера внутренних размеров отверстий или пазов.  Требования к ним идентичны предыдущим.

Глубиномер – штырь.  Он выдвигается и используется для оценки глубины отверстий, пазов и прочих углублений.

Фиксатор – многие модели оснащены фиксатором (зажимом), который фиксирует прибор в определенном положении, что удобно для снятия показаний и переноса.

Винт настройки – в некоторых моделях присутствует регулировочный винт (нулевой винт), позволяющий откалибровать измеритель, если он слегка расходится с эталоном.

Все элементы выполнены из стали, что обеспечивает жесткость и устойчивость к износу.  Для повышения износостойкости и защиты от коррозии, некоторые детали могут быть хромированы или никелированы.

Качество изготовления напрямую влияет на погрешность.  Поэтому важно выбирать инструменты от надежных производителей. Найти их можно в магазине FRIZAR. Характеристики указаны в описании моделей, а на ваши вопросы могут ответить менеджеры.


Как он работает

Принцип работы основан на комбинировании двух шкал – главной и вспомогательной.  Суть в том, что нониус позволяет измерять доли первой. Она представляет собой линейную, в мм (или дюймах).  Она предоставляет грубый обмер.  На дополнительной количество участков немного меньше.  Например, если на ней они расставлены через мм, то вспомогательная с 10 насечками позволит установить фрагменты 0,1 мм.

Как работает совмещение: когда губки штангенциркуля смыкаются, нулевые точки главной и нониусной совпадают.  При замере объекта, рамка перемещается, и нулевое положение сдвигается относительно штанги.  Точность определяется тем, какая нониусная точка совпадает с засечкой на главном корпусе.

Разница между длиной одного фрагмента на основе и нониусе позволяет определить доли.  Это разница и есть точность:

10-деленный – разность между делениями составляет 0,1 мм. Совпадение любой отметки указывает на соответствующую десятую.

20-деленный – разница в насечках равна 0,05 мм. Совпадение указывает именно на это значение.

Таким образом, штангенциркуль не измеряет непосредственно доли миллиметра, а использует принцип сравнения длины отрезков на двух линейках с разным шагом для их определения. Совпадение насечек указывает на точное значение измерения с точностью, определяемой количеством делений на нониусе.
