Как пользоваться штангенциркулем?

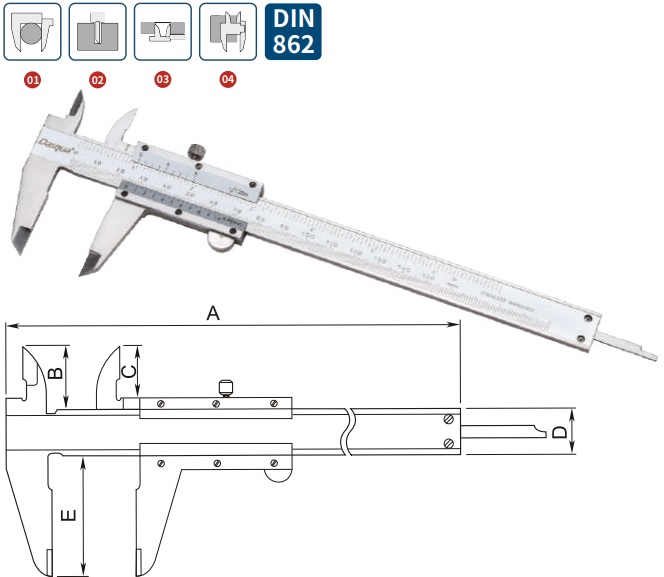

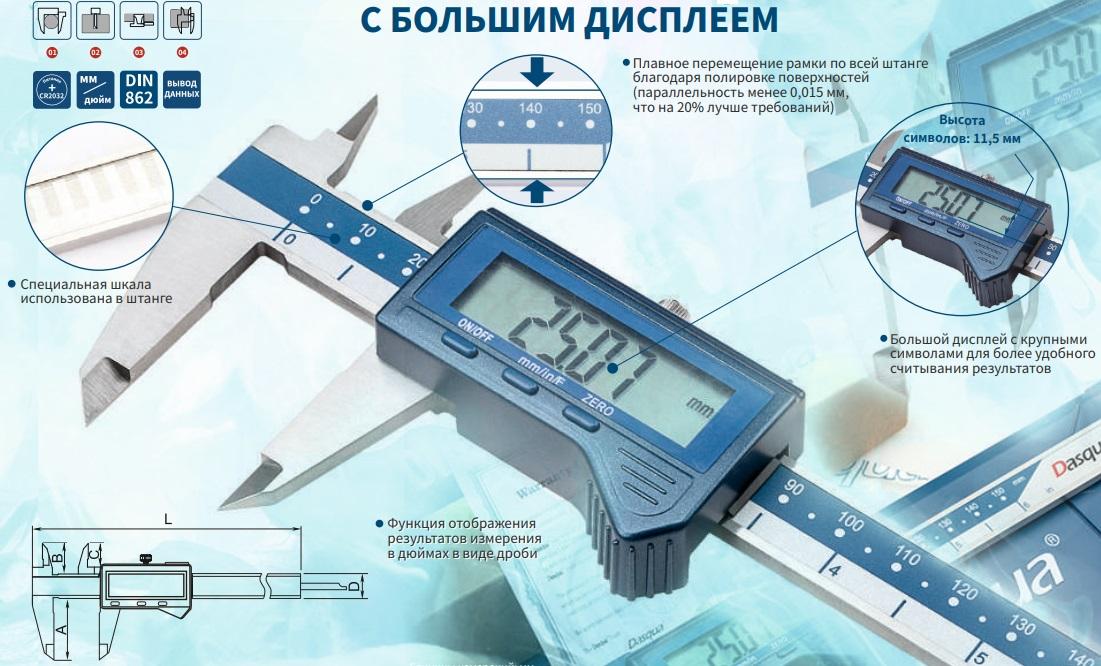

Штангенциркуль – это инструмент, который используется для точного измерения длины, глубины и диаметра объектов. Существует три вида приборов – аналоговый, стрелочный и цифровой. Первый имеет обычную линейку. И точность замера зависит во многом от способности замерщика правильно считывать результаты. Стрелочный имеет циферблат и стрелку, что облегчает распознавание результатов. Самым простым в использовании является цифровой, когда на дисплее отображается конечное число, и его никак не нужно интерпретировать, а можно использовать сразу.
Так как наибольшую сложность представляет именно аналоговый измерительный инструмент, рассмотрим на его примере особенности эксплуатации.
Этапы использования
Корректно выполненный замер – залог его точности. Поэтому процедура проводится так:
-
Подготовка. Убедитесь, что штангенциркуль чист и исправен. Проверьте, что губки не повреждены, а шкала не загрязнена. Нулевая точка не должна иметь смещений. Проверьте инструмент, замкнув губки. Если они не совпадают с нулем, может потребоваться калибровка.
-
Измерение внешних размеров. Для этого нужны наружные губки. Они должны сомкнуться на объекте и плотно касаться его. Читайте значение на шкале. Первое значение считывается по основной шкале, а дополнительное – по нониусу. Сложите оба значения для получения итогового результата.
-
Измерение внутренних размеров. Используйте специальные губки (ножки), которые находятся с внутренней стороны инструмента. Разместите их внутри измеряемого отверстия или объекта, закройте, и считывайте результат, как и в предыдущем шаге.
-
Измерение глубины. Достаньте измерительный стержень, расположенный на конце корпуса. Установите его в отверстие или углубление, а затем прочитайте значение на шкале.
-
Чтение значений. Например, если основное значение равно 5 см, а на нониусе указано 0,4 см, то итоговое измерение составляет 5,4 см.
Во избежание неточности, повреждений, загрязнений и прочих дефектов храните штангенциркуль в чехле, чтобы защитить. Запомните, что точность измерений зависит от аккуратности применения и хорошей осведомленности о его шкалах и их делениях.
Считывая результаты с цифрового и стрелочного просто оставайтесь внимательны, и не допускайте ошибки.
